پل جعبه ای چیست؟
پل جعبه ای (Box Girder Bridge) نوعی سازه پل است که اعضای اصلی تحمل کننده بار آن، مقاطع جعبه ای شکل و توخالی هستند. این مقاطع که از تیرهای طولی جعبه ای تشکیل شده اند، استحکام پیچشی و خمشی فوق العاده ای را در مقایسه با وزن خود ارائه می دهند. به همین دلیل، این نوع پل ها برای پوشش دادن دهانه های بزرگ و همچنین در شرایطی که نیاز به زیبایی ظاهری خاصی است، بسیار محبوبند.
اگرچه مفهوم تیرهای جعبه ای در سازه ها سابقه طولانی دارد، اما استفاده گسترده و مدرن از آن ها در طراحی پل فلزی به اواسط قرن بیستم بازمی گردد. پیشرفت در تکنیک های تحلیل سازه و مواد، امکان ساخت پل جعبه ای بلند و کارآمدتر را فراهم کرد.

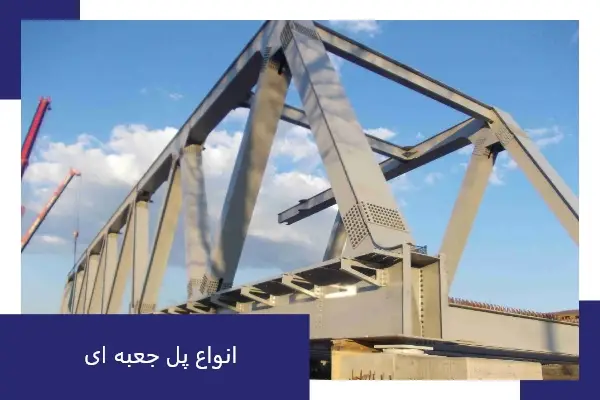

انواع طراحی پل های جعبه ای
این نوع پل را میتوان بر اساس معیارهای مختلفی دسته بندی کرد:
بر اساس مقطع جعبه:
- جعبه مستطیلی: رایج ترین نوع، با دیواره های عمودی.
- جعبه ذوزنقه ای: که در آن دیواره ها مایل هستند و می تواند برای بهینه سازی توزیع تنش مفید باشد.
- جعبه I شکل: ترکیبی از بال و جان که یک مقطع جعبه ای بسته را تشکیل می دهد.
بر اساس تعداد جعبه ها:
- تک جعبه ای (Single Box): یک جعبه اصلی در مرکز پل.
- دو جعبه ای (Double Box): دو جعبه موازی که کل عرض پل را پوشش می دهند.
- چند جعبه ای (Multi-Box): برای دهانه های بسیار عریض، ممکن است بیش از دو جعبه استفاده شود.
بر اساس مصالح:
- بتن مسلح و پیش تنیده: رایج ترین نوع، به خصوص برای پل های بزرگ.
- فولاد: برای دهانه های بلندتر و یا در مواردی که نیاز به سرعت ساخت بالاست.
- کامپوزیت (بتن و فولاد): ترکیبی از مزایای هر دو ماده.
مزایا و معایب این نوع پل
مهم ترین مزیت آن ها، استحکام پیچشی بسیار بالاست؛ سازه جعبه ای بسته به طور طبیعی مقاومت فوق العادهای در برابر پیچش از خود نشان می دهد که در پل ها، جایی که بارها می توانند نامتقارن باشند، بسیار حیاتی است. علاوه بر این، این پل ها سفتی (Stiffness) بالایی دارند، به این معنی که تحت بار تغییر شکل کمتری نشان می دهند که هم برای عملکرد سازه ای و هم برای راحتی ترافیک اهمیت دارد. کارایی سازه ای آن ها نیز بالاست، زیرا نسبت مقاومت به وزن خوبی دارند و می توانند با مصرف مصالح کمتر، دهانه های بزرگ تری را پوشش دهند. از نظر زیباییشناسی مدرن، اغلب ظاهری سیال و چشم نواز دارند که با محیط اطراف خود هماهنگی خوبی ایجاد میکند. همچنین، امکان ساخت قطعات پیش ساخته در کارخانه و سپس مونتاژ آن ها در محل، سرعت اجرا را افزایش داده و کیفیت ساخت را بهبود می بخشد. در برخی روشهای ساخت، مانند روش کنسولی پیشرونده، نیاز به داربست زیر عرشه به حداقل می رسد که این امر در پروژههایی با موانع زیرین (مانند رودخانه) یک مزیت بزرگ محسوب می شود.
با این حال، این سازه ها بدون چالش نیستند. پیچیدگی در طراحی و تحلیل یکی از اصلی ترین معایب است؛ محاسبات دقیق تنش ها و رفتار سازه نیازمند دانش تخصصی و نرم افزارهای پیشرفته است. هزینه ساخت نیز می تواند بالاتر باشد، به ویژه در مراحل اولیه طراحی و اجرای قالب های خاص. دسترسی برای بازرسی و نگهداری در پل جعبه ای ممکن است دشوار باشد، زیرا فضای داخل جعبه محدود است و بررسی دقیق تمام قسمت ها نیازمند تجهیزات ویژهای است. همچنین، نیاز به قالب بندی بسیار دقیق، به خصوص برای مقاطع بتنی، یکی دیگر از جنبه های چالش برانگیز در فرآیند ساخت است.
طراحی و ساخت پل جعبه ای
طراحی این پل ها شامل مراحل زیر است:
- تحلیل بارگذاری: تعیین انواع بارها (مرده، زنده، باد، زلزله و…).
- انتخاب مقطع جعبه: بر اساس دهانه، نوع بار و ملاحظات اقتصادی و زیبایی شناختی.
- تحلیل سازه ای: محاسبه تنش، کرنش و تغییر شکل ها با استفاده از روش های المان محدود (Finite Element Method) و نرم افزارهای تخصصی.
- طراحی جزئیات: تعیین ضخامت ورق ها یا بتن، میلگردگذاری، روش های اتصال و جزئیات اجرایی.
- بررسی پایداری: اطمینان از پایداری پل در برابر کمانش (Buckling) و سایر ناپایداری ها.
روش های ساخت بسته به مصالح و نوع پل متفاوت است:
- روش درجا (Cast-in-Situ): بتن ریزی در محل با استفاده از قالب های مدولار یا خاص.
- روش قطعات پیش ساخته (Precast Segments): تولید قطعات جعبه ای در کارخانه و سپس انتقال و مونتاژ آن ها در محل پروژه.
- روش کنسولی پیشرونده (Balanced Cantilever Method): ساخت پل به صورت متقارن از دو طرف پایه ها به سمت دهانه، بدون نیاز به قالب بندی زیر دهانه. این روش برای دهانه های بلند بسیار کارآمد است.
- استفاده از فولاد: جوشکاری و مونتاژ قطعات فولادی در کارگاه یا در محل.
به دلیل اهمیت سازه ای و پیچیدگی، بازرسی منظم پل ها ضروری است. این بازرسی ها شامل بررسی ترک ، خوردگی، وضعیت اتصالات و عملکرد اجزای سازه ایست.
