طراحی، ساخت و نصب سوپر استراکچر

سوپر استراکچر در واقع همان بخش بالای تراز فونداسیون (روی پی و زیرسازی) است که تمام بارهای ثقلی، جانبی و دینامیکی را تحمل کرده و به فونداسیون منتقل می‌ کند. هرچه طراحی و اجرای این بخش دقیق‌تر، علمی‌تر و با مصالح و روش‌ های استاندارد انجام شود، ایمنی، عمر مفید و کارایی کل سازه به شکل چشمگیری افزایش پیدا می‌ کند.

در این محتوا، به صورت جامع و پیوسته روند طراحی، ساخت و نصب سوپر استراکچر فلزی را توضیح می‌ دهیم و در طول متن به نکات کاربردی و اجرایی که برای کارفرما، مشاور، پیمانکار و حتی تولیدکننده سوله مهم است، اشاره می‌ شود.

تعریف سوپر استراکچر و اهمیت آن

سوپر استراکچر (Superstructure) به تمام اجزای سازه‌ ای گفته می‌ شود که در بالای فونداسیون قرار دارند؛ مثل ستون‌، تیر، بادبند، لاپه‌ ها، خرپا ها، سقف‌، سازه‌ های نگهدارنده جرثقیل سقفی، پل‌ ها و کلیه اجزایی که در معرض بارهای بهره‌ برداری و محیطی قرار می‌ گیرند. به زبان ساده، آن چیزی که شما به‌ عنوان “اسکلت اصلی و فرم سازه” می‌ بینید، بخش عمده‌ ای از سوپر استراکچر است. اهمیت این سازه از چند جهت حیاتی است:

• مستقیماً با ایمنی سازه در برابر زلزله، باد، برف و بارهای متحرک در ارتباط است.
• کیفیت طراحی و اجرای آن، تعیین‌ کننده دوام، خستگی مصالح و عمر مفید سازه است.
• بر قابلیت بهره‌ برداری (مثل نصب جرثقیل سقفی، طبقات اضافه، تجهیزات سنگین) اثر می‌ گذارد.
• تأثیر مستقیم بر هزینه‌ های ساخت، تعمیر و نگهداری در طول عمر پروژه دارد.

به همین دلیل، اگر طراحی اصولی نباشد یا ساخت و نصب با خطا انجام شود، حتی یک فونداسیون قوی هم نمی‌ تواند نقص‌ های سوپر استراکچر را جبران کند.

طراحی سوپر استراکچر

طراحی سوپر استراکچر یک فرایند مهندسی چند مرحله‌ ایست که باید بر اساس آیین‌ نامه‌ های معتبر (مثل مبحث ۱۰ مقررات ملی، آیین‌ نامه زلزله‌ ای استاندارد ۲۸۰۰، AISC و…) انجام شود. به‌ طور خلاصه، مراحل طراحی شامل موارد زیر است:

۱. شناخت کاربری و شرایط پروژه

در ابتدای کار، تیم طراحی باید اطلاعات کلیدی زیر را جمع‌ آوری کند، این اطلاعات، ورودی‌ های اصلی نرم‌افزارهای تحلیل و طراحی هستند:

1. نوع کاربری سازه: سوله صنعتی، انبار، سالن ورزشی، سالن تولید، سازه چند طبقه فلزی، سازه با جرثقیل سقفی، سازه نگهدارنده مخازن و…
2. موقعیت جغرافیایی: به‌ منظور تعیین بار برف، باد، شتاب زلزله، شرایط خوردگی، دما و رطوبت محیط.
3. ارتفاع سازه و دهانه‌ ها: طول دهانه اصلی، فاصله قاب‌ ها، ارتفاع ستون‌ ها و نیاز به طبقات.
4. تجهیزات و بارهای ویژه: جرثقیل سقفی، مخازن، ماشین‌ آلات سنگین، سکوی بارگیری، تردد لیفتراک و…

۲. مدل‌ سازی سازه‌ ای و تحلیل بارها

در مرحله بعد، سازه در نرم‌ افزارهای تحلیل (مانند SAP2000، ETABS، Tekla Structures برای مدل سه‌ بعدی) مدل‌ سازی شده و تمام بارهای وارد بر سازه تعریف می‌ شوند:

بارهای مرده (Dead Load) مثل وزن خود سازه، سقف، پوشش‌ها و متعلقات، بارهای زنده (Live Load) مثل تردد، ماشین‌آلات، ذخیره کالا، بار برف، بار باد ، بارهای زلزله بر اساس آیین‌ نامه در صورت نیاز و بارهای دینامیکی و ضربه‌ ای (مثلاً برای جرثقیل سقفی یا ماشین‌آلات). سپس سازه تحت این ترکیب بارها تحلیل شده و نیروها و لنگرهای موجود در اعضای مختلف مشخص می‌ گردد.

۳. طراحی اعضا و مقاطع

در این مرحله، مهندس طراح بر اساس خروجی تحلیل، مقاطع ستون‌ ها، تیرها، بادبندها، تیرهای جرثقیل، لاپه‌ها و… را تعیین می‌ کند، همچنین کنترل پایداری، کمانش، خیز مجاز، مقاومت در برابر زلزله و شکل‌ پذیری به‌ طور دقیق انجام می‌ شود. برای سوپر استراکچر فلزی، معمولاً از چند نوع مقطع استفاده می‌ شود:

• مقاطع نورد شده IPE، INP، IPB
• مقاطع تیرورقی (Built-up) برای دهانه‌ های بزرگ و ستون‌ های سنگین
• مقاطع باکس (Box) در محل‌ هایی که نیاز به مقاومت پیچشی و کمانش موضعی بالا وجود دارد
• بادبندهای دوبل ناودانی، قوطی یا مقاطع کششی خاص

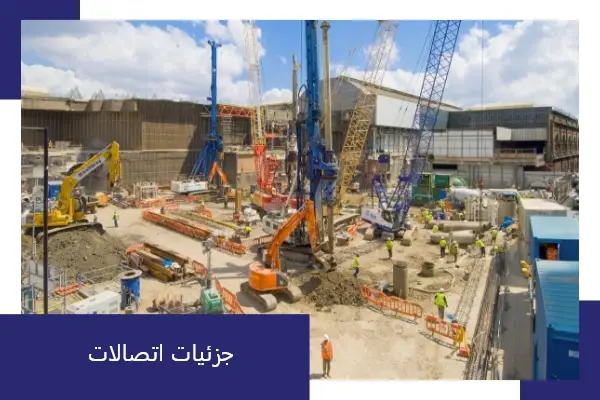

۴. جزئیات اتصالات و نقشه‌های کارگاهی

اتصالات در سوپر استراکچر نقش کلیدی دارند. بنابراین، پس از طراحی اعضا، نوع اتصالات (پیچی، جوشی، پیچی–جوشی، صلب، مفصلی، نیمه‌صلب) و جزئیات آنها به‌ طور کامل مشخص می‌ شود.

خروجی این مرحله، نقشه‌ های Shop Drawing یا کارگاهی است که مبنای ساخت در کارخانه خواهد بود. این نقشه‌ ها شامل: ابعاد دقیق هر عضو، نوع و سایز ورق‌ ها، محل و تعداد سوراخ‌ پیچ‌ ها، جزئیات صفحات ستون و صفحه ستون (Base Plate) و نوع جوش، طول جوش، پخ‌ها و…

ساخت سوپر استراکچر در کارخانه

پس از تکمیل طراحی و تأیید نقشه‌ ها، نوبت به ساخت سازه فلزی در کارگاه یا کارخانه می‌ رسد. کیفیت این مرحله، تا حد زیادی به تجهیزات، نیروی انسانی و کنترل کیفی وابسته است.

1. تأمین و کنترل کیفیت مواد اولیه

ابتدا پروفیل‌ ها، ورق‌ ها، پیچ‌ ها، الکترودها و سایر مواد اولیه طبق مشخصات فنی خریداری و وارد کارخانه می‌ شود. سپس بر اساس استانداردهای معتبر:

گواهی آنالیز شیمیایی و مکانیکی فولاد بررسی می‌ شود.
ابعاد، ضخامت و کیفیت سطحی (زنگ‌زدگی، تابیدگی، لهیدگی) کنترل می‌ گردد.
استفاده از فولاد نامرغوب یا بدون کنترل کیفیت، می‌ تواند در عملکرد سوپر استراکچر در برابر زلزله و خستگی سازه‌ ای مشکل‌ ساز شود.

2. برش، سوراخکاری و مونتاژ اولیه

ورق‌ و پروفیل‌ ها مطابق نقشه‌ با استفاده از گیوتین، برنر CNC، اره نواری یا پلاسما برش می‌ خورند. سپس:

عملیات سوراخکاری برای اتصالات پیچی انجام می‌ شود.
اجزا روی میز مونتاژ قرار گرفته و طبق نقشه، مونتاژ اولیه (Tack Welding) انجام می‌ شود تا قطعات در جای خود تثبیت شوند.
دقت در این مرحله باعث می‌ شود در نصبِ در محل پروژه، اعضا به‌ راحتی در کنار هم قرار بگیرند و خطاهای هندسی به حداقل برسد.

3. جوشکاری و کنترل کیفیت جوش

در این مرحله جوشکارهای دارای صلاحیت، طبق WPS (دستورالعمل جوشکاری) و استانداردهای مثل AWS D1.1، جوشکاری نهایی را انجام می‌ دهند. کنترل کیفیت جوش شامل:

بازرسی چشمی (Visual Test)
در صورت نیاز، تست‌ های غیر مخرب (NDT) مثل UT، RT، MT
کنترل طول و سایز جوش‌ ها بر اساس نقشه‌
کیفیت جوش برای سوپر استراکچر بسیار حیاتی است؛ زیرا بسیاری از شکست‌ و خرابی‌ ها در سازه‌ های فلزی، ناشی از جوش‌ های ضعیف یا معیوب هستند.

4. تمیزکاری، زنگ‌ زدايی و رنگ‌ آمیزی یا گالوانیزه

پس از اتمام ساخت، سازه‌ ها شات‌ بلاست یا سندبلاست شده تا زنگ و آلودگی سطحی حذف شود. سپس یک یا چند لایه رنگ ضدزنگ و در صورت نیاز رنگ نهایی (Top Coat) اجرا می‌ شود، یا در صورت مشخص شدن در طراحی، اعضا گالوانیزه گرم می‌ شوند تا در برابر خوردگی شدید (محیط‌ های مرطوب، خورنده، ساحلی) مقاوم شوند.
انتخاب نوع پوشش ضد خوردگی بر اساس شرایط محیطی و عمر مورد انتظار سازه انجام می‌ شود.

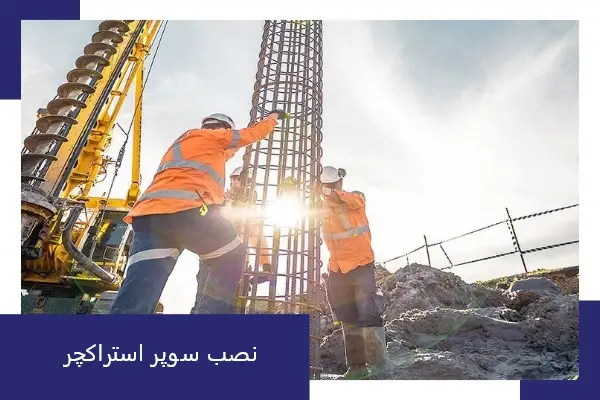

حمل، نصب و اجرای سوپر استراکچر در محل پروژه

پس از اتمام ساخت، نوبت به حمل و نصب سوپر استراکچر در محل پروژه می‌ رسد. این مرحله حساس است؛ چون هم دقت نصب و هم ایمنی کارگاه باید به‌ طور جدی کنترل شود.

اعضا با توجه به طول، وزن و محدودیت‌ های مسیر حمل (جاده، پل‌ها، ترافیک) روی تریلی‌ ها چیدمان و بسته‌ بندی می‌ شوند. نکته مهم این است که از آسیب به رنگ، لبه‌ ها و صفحات جلوگیری شود.

قبل از شروع نصب، باید تراز بودن فونداسیون کنترل شود، محل و تراز صفحه ستون‌ ها (Base Plates) با دوربین نقشه‌ برداری و ابزار دقیق، بررسی و در صورت نیاز تنظیم شود. سپس بولت‌ و انکربولت‌ ها از نظر موقعیت و طول مهاری کنترل شوند. هرگونه خطا در این مرحله، در مرحله نصب ستون‌ ها مشکل ایجاد می‌ کند.

نصب ستون‌ و قاب‌ های اصلی

نصب سوپر استراکچر معمولاً از ستون‌ و قاب‌ های اصلی شروع می‌ شود:

• ستون‌ ها با جرثقیل در محل خود قرار گرفته و با پیچ‌ و مهره‌ ها موقتاً مهار می‌ شوند.
• سپس تیرهای اصلی یا رفترها نصب شده و قاب‌ ها شکل می‌ گیرند.
• در ادامه، بادبندهای قائم و افقی نصب می‌ شوند تا پایداری اولیه سازه تأمین شود.

در این مرحله، شاقولی ستون‌ ها، تراز تیرها و فاصله قاب‌ ها باید همزمان کنترل و اصلاح شود.

بعد از قاب‌ های اصلی، نوبت به نصب اجزای فرعی سوپر استراکچر می‌ رسد:

• نصب لاپه‌ های سقف و دیوار برای آماده‌ سازی جهت نصب پوشش‌ ها
• نصب خرپاهای فرعی، تیرهای کنسولی، تیرهای جرثقیل سقفی، براکت‌ و پلتفرم‌ ها
• نصب سیستم‌ های مهاربندی ثانویه برای جلوگیری از کمانش جانبی تیر و ستون‌ ها

در پایان این مرحله، اسکلت فلزی تقریباً به شکل نهایی خود می‌ رسد. پس از اتمام نصب، بازبینی نهایی انجام می‌ شود و اگر مورد تایید باشد، سوپر استراکچر برای ادامه مراحل (نصب پوشش سقف، دیوار، کف‌ سازی، تأسیسات مکانیکی و برقی) به کارفرما تحویل می‌ شود.

انتخاب پیمانکار طراحی و اجرای سوپر استراکچر

اگر قصد سفارش طراحی، ساخت و نصب سوپر استراکچر (اسکلت فلزی بخش بالایی سازه) را برای پروژه‌ های صنعتی مانند سوله، سالن‌ های تولید، انبارهای بزرگ، سازه‌ های جرثقیل‌ دار و پروژه‌ های چنددهانه دارید، پیشنهاد می‌ شود از همان ابتدا سراغ یک تیم کاملاً تخصصی بروید که هم در بخش مهندسی و تحلیل سازه قوی باشد و هم در ساخت دقیق در کارخانه و اجرای استاندارد در کارگاه تجربه کافی داشته باشد.

شرکت دمیرسازه با رویکرد مهندسی‌ محور و تمرکز بر کیفیت طراحی و اجرای اسکلت فلزی، می‌ تواند گزینه مناسبی برای سفارش این نوع سازه باشد؛ چرا که در پروژه‌ های خود بر جزئیات مهمی مثل انتخاب متریال مناسب، طراحی دقیق اعضا و اتصالات، تولید کارخانه‌ ای با کنترل کیفیت، اجرای ایمن در محل پروژه و تحویل قابل اتکا تاکید دارد.

همچنین در مسیر پروژه، تیم اجرایی دمیرسازه تلاش می‌ کند زمانبندی ساخت و نصب را بهینه کرده و خروجی نهایی را مطابق نیاز کارفرما—از نظر دهانه، ارتفاع، کاربری، نوع بارگذاری و شرایط محیطی—ارائه دهد. به همین دلیل، اگر دنبال یک مجموعه مطمئن برای سفارش سوپر استراکچر و اسکلت فلزی صنعتی هستید، دمیرسازه می‌ تواند با ارائه خدمات منسجم از طراحی تا نصب، خیال شما را از بابت کیفیت سازه و عملکرد بلندمدت آن راحت‌ تر کند.

جمع‌ بندی

طراحی، ساخت و نصب سوپر استراکچر یک فرآیند کاملاً تخصصی است که از مرحله شناخت کاربری و شرایط پروژه شروع می‌ شود، با مدل‌ سازی و طراحی سازه‌ ای ادامه پیدا می‌ کند، در کارخانه با ساخت، جوشکاری، کنترل کیفیت و رنگ‌ آمیزی تکمیل می‌ شود و نهایتاً در محل پروژه با نصب دقیق و ایمن به نتیجه نهایی می‌ رسد.

هر ضعف یا سهل‌ انگاری در هر یک از این مراحل می‌ تواند در آینده به مشکلات جدی مانند تغییرشکل‌ های غیرمجاز، ترک، خوردگی، کاهش عمر سازه، یا حتی شکست و فرو ریزش منجر شود.

برای پروژه‌ هایی که به سازه‌ های فلزی، سوله‌، سالن‌ های صنعتی، انبار، سالن‌ های تولید، سازه‌ های جرثقیل‌ دار یا سازه‌ های چندطبقه نیاز دارند، انتخاب یک تیم متخصص برای طراحی، ساخت و نصب سوپر استراکچر نه تنها یک انتخاب فنی، بلکه یک سرمایه‌ گذاری بلندمدت روی ایمنی و پایداری پروژه است.
