طراحی و ساخت سوله سردخانه ای

در صنایع غذایی، دارویی، کشاورزی و حتی دامداری، حفظ مواد در دمای کنترل‌ شده اهمیت حیاتی دارد. یکی از پایه‌ های این سیستم نگهداری، سوله سردخانه‌ ای است؛ سازه‌ ای فلزی و مهندسی‌ شده که برای راه‌ اندازی سردخانه‌ های بزرگ طراحی و ساخته می‌ شود. در این مقاله تمام آنچه باید درباره‌ ی این نوع سوله بدانید را به‌ صورت جامع بررسی می‌ کنیم.

تعریف سوله سردخانه‌ ای

سوله سردخانه‌ ای نوعی سازه فلزی با طراحی خاص است که برای نصب تجهیزات تبرید و عایق حرارتی بهینه شده. تفاوت آن با سوله معمولی در نوع متریال، ابعاد، عایق‌ کاری و نحوه‌ تهویه است. این سوله‌ باید:

• دمای داخلی از ۰ تا منفی ۳۰ درجه سانتی‌ گراد را حفظ کند.
• کاملاً ایزوله از نظر ورود هوا و رطوبت باشد.
• دارای مقاومت بالا در برابر اختلاف دمای داخل و خارج باشد.

کاربرد سوله سردخانه‌ ای

سردخانه نقش قلب تپنده‌ زنجیره‌ تأمین محصولات فسادپذیر را دارند. هرجا نیاز به حفظ محصول در شرایط دمایی ثابت و کنترل‌ شده باشد، وجود یک سوله سردخانه‌ ای ضروری است. این سازه‌ ها نه‌ تنها برای نگهداری مواد غذایی، بلکه برای انبار محصولات دارویی، شیمیایی، کشاورزی و حتی گل و گیاه نیز کاربرد گسترده‌ ای دارند.

به‌ طور کلی کاربردهای اصلی سوله سردخانه‌ ای را می‌ توان در چند دسته خلاصه کرد:

۱. صنایع غذایی و کشاورزی

۲. دارو و محصولات بهداشتی

۳. مراکز توزیع و لجستیک مواد غذایی

۴. دامپروری و صنایع پروتئینی

۵. صنایع آرایشی، شیمیایی و گل‌ سازی

قسمت های یک سردخانه استاندارد

در این سوله‌ ها، فضا فقط یک «سالن سرد» ساده نیست؛ بلکه از چند بخش اصلی تشکیل می‌ شود که هرکدام نقش مهمی در کارکرد درست و بهینه سردخانه دارند. در ادامه مهم‌ ترین قسمت‌ های سردخانه را نام برده و به صورت کوتاه توضیح می‌ دهیم:

۱. سالن‌ های سرد (اتاق‌ های سردخانه)

این‌ ها همان فضاهای اصلی نگهداری کالا هستند که معمولاً بر اساس دما و نوع محصول تقسیم می‌ شوند. هر اتاق معمولاً با ساندویچ‌ پنل‌ های عایق از سایر فضاها جدا می‌ شود تا اتلاف انرژی به حداقل برسد.:

• اتاق پیش‌ سرد (Pre-cooling): برای شوک اولیه به محصول تازه (میوه، گوشت و…) و پایین آوردن سریع دما بعد از برداشت یا کشتار استفاده می‌ شود.
• سردخانه بالای صفر: معمولاً بین ۰ تا +۵ درجه؛ مناسب لبنیات، برخی میوه‌ ها، سبزیجات و محصولات تازه.
• سردخانه زیر صفر: دماهای منفی (مثلاً -۱۸ تا -۲۵ درجه) برای نگهداری مواد منجمد مانند گوشت، مرغ، ماهی، سبزیجات منجمد.
• تونل انجماد (در پروژه‌ های بزرگ): برای انجماد سریع و شوک حرارتی محصولات در زمان کوتاه.

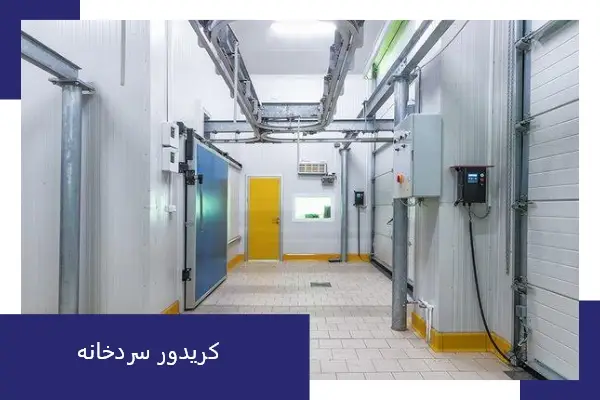

۲. کریدور (راهرو سردخانه)

کریدور مسیر اصلی تردد افراد، لیفتراک و جابجایی کالا بین اتاق‌ های سردخانه، ورودی و بخش بارگیری است. معمولاً دمای کریدور از داخل اتاق‌ های سردخانه بالاتر است تا شوک دمایی کم شود. این بخش به کاهش ورود هوای گرم و رطوبت به اتاق‌ های اصلی کمک می‌ کند.
در طراحی آن باید عرض کافی برای تردد لیفتراک و چیدمان درب‌ ها در نظر گرفته شود. کریدور می‌ تواند به‌ عنوان فضای ضربه‌ گیر حرارتی بین محیط بیرون و سالن‌ های بسیار سرد عمل کند.

۳. سقف کاذب سردخانه

سقف کاذب ساختاری است که زیر سقف اصلی سوله اجرا می‌ شود و فاصله‌ای بین سقف اصلی و فضای سرد ایجاد می‌ کند، در ساخت سقف کاذب نیز از ساندویچ‌ پنل یا سیستم‌ های عایق مشابه استفاده می‌ کنند. این قسمت کاربردهای مهمی دارد که عبارتند از:

• عبور لوله‌، کابل‌، کانال‌ و تأسیسات بدون تداخل با فضای مفید سردخانه.
• کاهش حجم مفید سردخانه و در نتیجه کاهش مصرف انرژی (چون هوای کمتری نیاز به سرد شدن دارد).
• جلوگیری از تشکیل قطرات آب چگالیده روی سقف اصلی و چکیدن آن روی محصولات.
• امکان دسترسی راحت‌ تر برای تعمیر و نگهداری تاسیسات در بالای سقف کاذب.

۴. دیوار و جداکننده‌ های داخلی

دیوارهای سردخانه از ساندویچ‌ پنل‌ های عایق با ضخامت‌ های مختلف (متناسب با دما) ساخته می‌ شوند و وظیفه دارند انتقال حرارت بین اتاق‌ ها و محیط بیرون را به حداقل برسانند. سطح داخلی دیوارها باید صاف، قابل شست‌ و شو و ضد رشد قارچ و باکتری باشد.

جداکننده‌ ها برای تفکیک بخش‌ های مختلف (اتاق‌ های دماهای مختلف، کریدورها، اتاق کمپرسور و…) استفاده می‌ شوند. ممکن است در برخی نقاط از پرده‌ های پی‌ وی‌ سی (PVC Strip Curtain) برای کاهش اتلاف سرما در باز و بسته شدن درب‌ ها استفاده شود.

۵. کف سردخانه

کف یکی از حساس‌ ترین بخش‌ هاست، چون هم باید بار سنگین قفسه‌ ها، پالت‌ ها و لیفتراک را تحمل کند و هم مانع انتقال سرما به زمین شود. برخی از ویژگی های کف سوله سردخانه ای را در ادامه آورده ایم:

• شامل لایه‌ های متوالی: بستر کوبیده، عایق رطوبتی، عایق حرارتی، شبکه آرماتور و بتن مسلح.
• سطح نهایی باید ضد سایش، قابل شست‌ و شو و مقاوم در برابر رطوبت و یخ‌ زدگی باشد.
• شیب مناسب برای جمع‌ آوری و تخلیه آب‌ های شست‌ و شو و برفک ذوب‌ شده ضروری است.
• در برخی موارد از کف‌ پوش‌ های اپوکسی برای بهداشت و دوام بهتر استفاده می‌ شود.

۶. درب‌ های سردخانه‌ ای

درب‌ ها نقاط حیاتی برای جلوگیری از اتلاف سرما هستند. انواع درب های لولایی، ریلی (کشویی)، سکشنال و درب تونل انجماد در سردخانه ها استفاده می شوند. این در ها باید دارای عایق ضخیم، نوارهای هوابند و یراق‌ آلات مخصوص برای جلوگیری از یخ‌ زدگی باشند.
بعضی مدل‌ ها مجهز به سیستم گرم‌ کن (هیتر) در اطراف چهارچوب برای جلوگیری از چسبیدن درب در دماهای پایین هستند و سرعت باز و بسته شدن درب و استفاده از پرده‌ های پلاستیکی پشت آن، تأثیر مستقیم روی مصرف انرژی دارد.

۷. اتاق تجهیزات و موتورخانه (Machine Room)

فضایی جدا از سالن‌ های سرد که تجهیزات برودتی و تاسیسات اصلی مانند کمپرسور، کندانسور، مبدل‌، تابلو برق، مخازن روغن و گاز مبرد در آن نصب می‌ شود. این قسمت از سوله سردخانه ای باید دارای تهویه مناسب و دسترسی خوب برای تعمیرکار باشد و بهتر است از لحاظ لرزش و صدا از بدنه اصلی اتاق‌ های سرد جدا شود. طراحی درست این بخش روی طول عمر سیستم و مصرف انرژی تأثیر مستقیم دارد.

۸. اتاق بسته‌ بندی، آماده‌ سازی و بارگیری

بسته به نوع فعالیت، سردخانه ممکن است فضاهای زیر را هم داشته باشد:

• اتاق بسته‌ بندی و آماده‌ سازی: دمای معتدل‌ تر برای سورتینگ، بسته‌ بندی، لیبل‌ گذاری و آماده کردن کالا قبل از ورود به سردخانه یا ارسال.
• سکوی بارگیری (Dock): محلی برای تردد کامیون و کانتینر یخچال‌ دار که بهتر است سرپوشیده و تا حد امکان هم‌ سطح کف سالن باشد.
• در برخی پروژه‌ ها از درب‌ های داک (Dock Shelter) و داک‌ لولر برای جلوگیری از اتلاف سرما هنگام بارگیری استفاده می‌ شود.

۹. مسیرهای تاسیساتی و کانال‌ ها

این بخش‌ ها در ظاهر دیده نمی‌ شوند،  اما در طراحی بسیار مهمند:

مسیر عبور لوله‌ های مبرد، کابل‌های برق، خطوط کنترلی و سنسورها.
کانال‌ های هوارسانی برای توزیع یکنواخت هوای سرد در سالن.
سینی کابل و تِرِی‌ ها که معمولاً در بالای سالن یا در فضای سقف کاذب اجرا می‌ شوند.

اجرای صحیح این قسمت‌ ها، دسترسی آسان در تعمیرات و جلوگیری از عرق کردن و یخ‌ زدگی لوله‌ ها را تضمین می‌ کند.

۱۰. سیستم‌ های کنترلی و پایش

این بخش فیزیکی نیست ولی جزو قسمت‌ های حیاتی سوله سردخانه‌ ای محسوب می‌ شود. مواری مانند تابلو کنترل مرکزی برای تنظیم دما، رطوبت و نظارت بر عملکرد کمپرسورها، سنسورهای دما و رطوبت در نقاط مختلف سالن و ثبت لاگ (History) برای کنترل کیفیت و آلارم‌ و سیستم‌ های هشدار دهنده در صورت افزایش یا کاهش ناخواسته دما در این قسمت از سوله جای می گیرند.

ویژگی‌ های سردخانه‌

یک سوله سردخانه‌ ای استاندارد باید به‌ گونه‌ ای طراحی و اجرا شود که علاوه بر تأمین شرایط دمایی پایدار، از نظر سازه‌ای و بهره‌ برداری نیز کاملاً قابل اطمینان باشد. مهم‌ترین ویژگی این نوع سوله‌ها، استحکام بالای سازه فلزی در کنار عایق‌ کاری حرفه‌ ای و دقیق است؛ چرا که اختلاف دمای داخل و خارج می‌ تواند تنش‌ های قابل‌ توجهی به سازه وارد کند. استفاده از متریال باکیفیت و اجرای دقیق اتصالات، نقش مهمی در افزایش دوام و طول عمر این سازه‌ها دارد.

از دیگر ویژگی‌های مهم، بهینه‌سازی مصرف انرژی است. این نوع سوله باید کمترین اتلاف حرارتی را داشته باشد و سیستم‌ های برودتی با حداکثر راندمان عمل کنند. انعطاف‌ پذیری در طراحی نیز یکی از مزایای مهم سوله‌های استاندارد است. یک سوله سردخانه‌ای مناسب باید امکان تغییر کاربری در آینده — مانند تبدیل به انبار خشک یا فضای تولیدی — را داشته باشد.

در نهایت، رعایت استانداردهای بهداشتی و زیست‌ محیطی از الزامات اساسی این سازه‌ هاست. تمامی مصالح و پوشش‌ ها باید قابلیت شست‌ و شو، مقاومت در برابر رطوبت و عدم ایجاد آلودگی را داشته باشند تا شرایط نگهداری مواد غذایی و دارویی به بهترین شکل فراهم شود.

مقایسه سوله سردخانه‌ ای با سازه‌ های معمول

در جدول زیر مقایسه ای از سوله های سردخانه ای و دیگر نوع سوله ها را آورده ایم:

هزینه ساخت سوله سردخانه

اگر قصد راه‌ اندازی سردخانه صنعتی دارید، طراحی سوله اختصاصی برای آن یک سرمایه‌ گذاری هوشمند است. این کار علاوه بر کاهش مصرف انرژی و جلوگیری از خرابی محصولات، باعث افزایش عمر پروژه شما می‌ شود. شرکت‌ های معتبر سوله‌ سازی – مانند شرکت دانش بنیان دمیرسازه – می‌ توانند کل فرآیند از طراحی سازه تا نصب تاسیسات را به‌ صورت یکپارچه انجام دهند. بهتر است بدانید که هزینه نهایی به عوامل زیادی وابسته است که شامل موارد زیر می باشد:

• متراژ سوله
• نوع و ضخامت ساندویچ پانل
• ظرفیت سردخانه (دما و حجم ذخیره‌ سازی)
• محل اجرا (شرایط آب‌ و هوایی و زمین پروژه)
• نوع فونداسیون و نوع سقف (قوسی، شیبدار، خرپایی)
